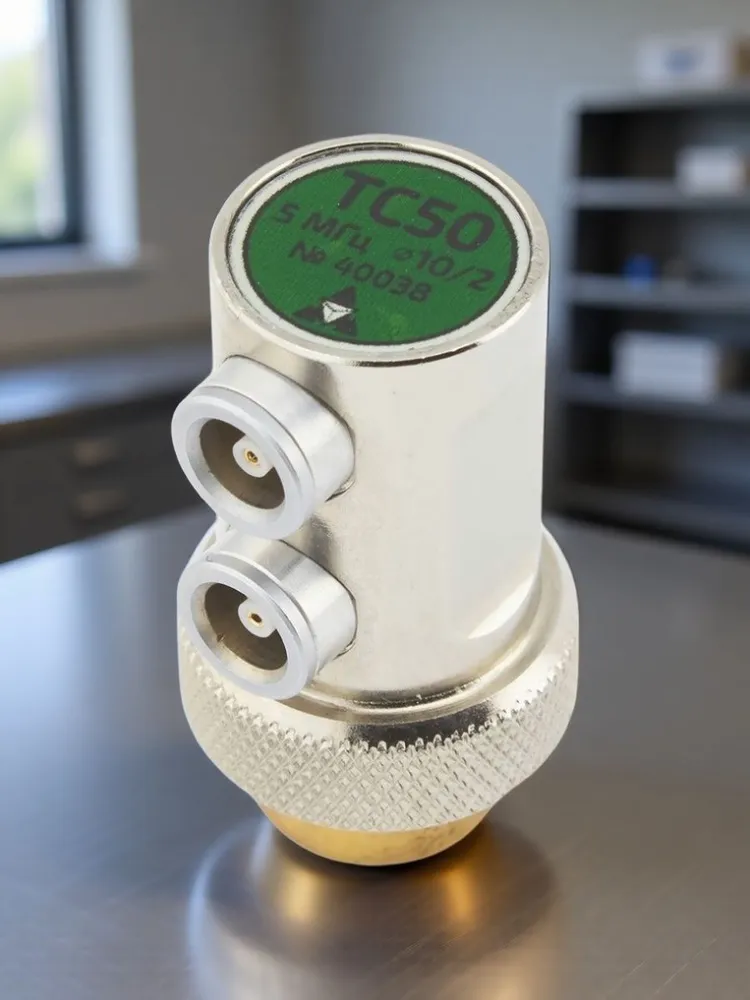

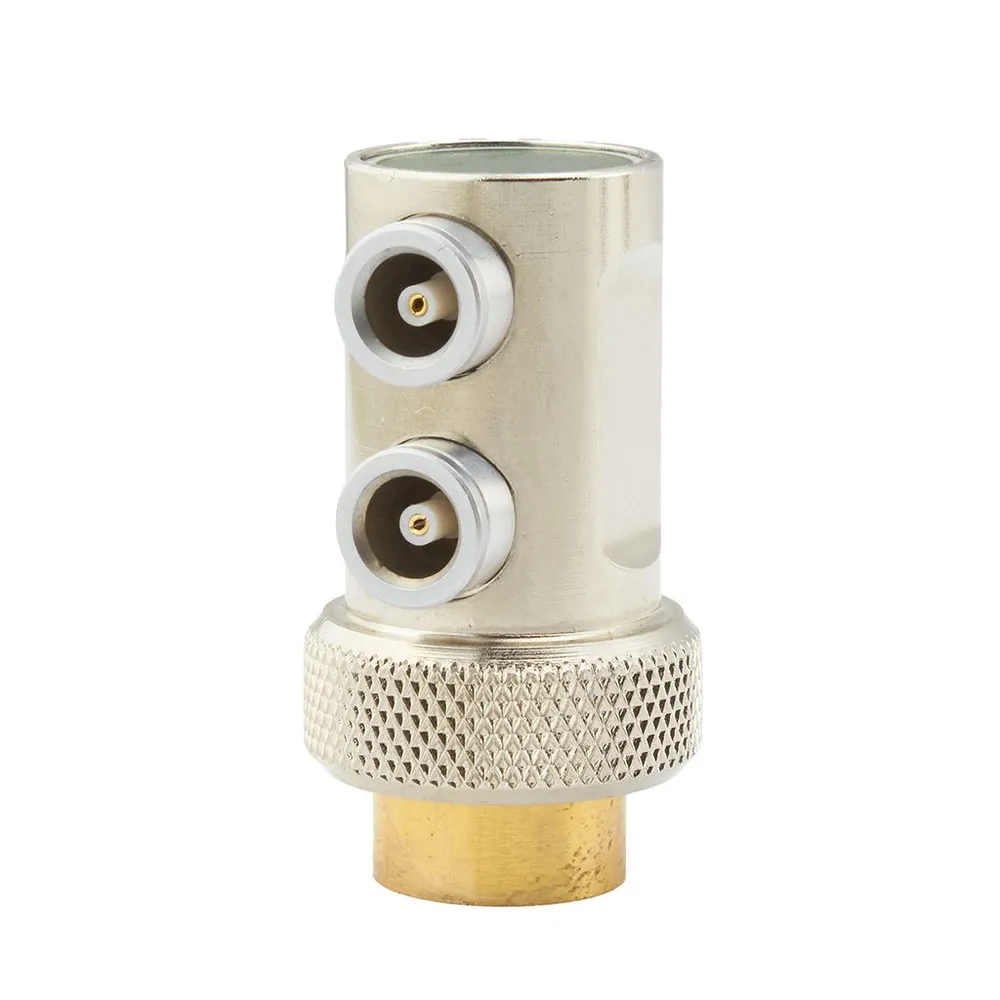

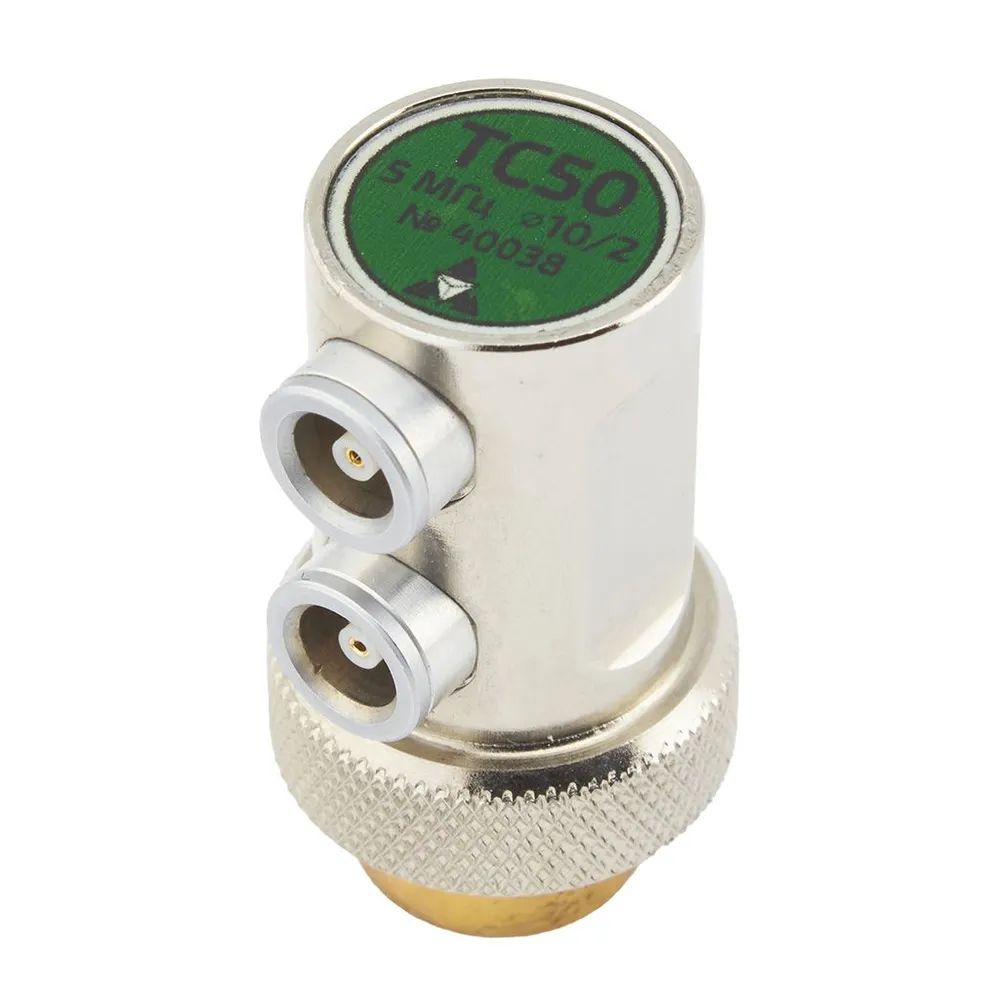

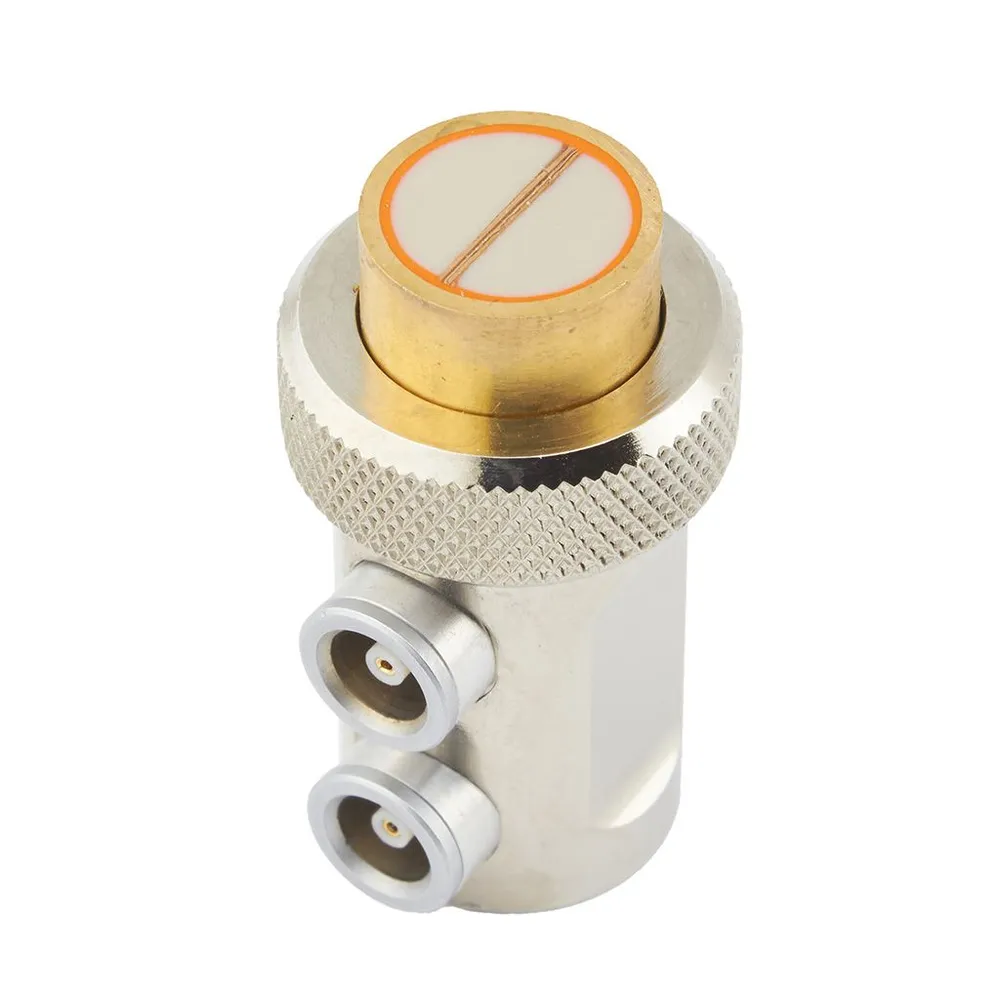

Преобразователь ТС50 (П112-5-10/2) для ультразвукового толщиномера.

Преобразователь ТС50 (П112-5-10/2) — ультразвуковой пьезоэлектрический преобразователь для толщиномера и дефектоскопа Преобразователь ТС50 (П112-5-10/2) — контактный прямой раздельно-совмещённый пьезоэлектрический преобразователь (ПЭП) для ультразвукового контроля металлических и неметаллических изделий. Предназначен для измерения остаточной толщины стенки и выявления дефектов на небольших глубинах под поверхностью. Применяется в составе ультразвуковых толщиномеров и дефектоскопов для неразрушающего контроля (УЗК, НК) листов, плит, валов, отливок, поковок, трубопроводов, сосудов под давлением, котлов и металлоконструкций. Соответствует ГОСТ Р 55725-2013. Характеристики Тип: контактный, прямой, раздельно-совмещённый (П112) Рабочая частота: 5 МГц Размер пьезоэлемента: Ø10/2 мм Размер контактной поверхности: Ø13 мм Диапазон контроля по стали: 1,5–300 мм Тип излучаемых волн: продольные Разъём подключения: 2 × Lemo 00 Материал корпуса: алюминий с гальваническим покрытием Материал втулки: латунь Габариты (без кабеля): Ø25 × 47 мм Масса: не более 50 г Диапазон рабочих температур: от −10 до +50 °C ГОСТ: Р 55725-2013 Что измеряет и выявляет Остаточную толщину стенки изделий и конструкций Локальные утонения в стенках трубопроводов, сосудов, котлов Объёмные дефекты на небольших глубинах: поры, волосовины, расслоения Плоскостные дефекты под поверхностью Совместимость Преобразователь ТС50 совместим с отечественными и зарубежными ультразвуковыми толщиномерами и дефектоскопами, оснащёнными разъёмом Lemo 00. Подходит для работы с приборами типа Булат, УДТ, A1207 и аналогичными. Для кого дефектоскописты и операторы ультразвукового контроля специалисты лабораторий неразрушающего контроля (НК) специалисты ОТК и служб технадзора сотрудники монтажных и ремонтных организаций инженеры по техническому диагностированию Преимущества Частота 5 МГц — оптимальный баланс между чувствительностью и глубиной проникновения Раздельно-совмещённая схема — точное определение остаточной толщины и поиск приповерхностных дефектов Прочный корпус — латунная втулка и алюминий с гальваническим покрытием обеспечивают долговечность Разъём Lemo 00 — надёжное подключение, совместимость с большинством толщиномеров Диапазон 1,5–300 мм — от тонкостенных труб до массивных поковок Компактный размер — Ø25 × 47 мм, вес 50 г — удобно работать одной рукой в труднодоступных местах
