Универсальный шаблон сварщика УШС-2 "Техно"

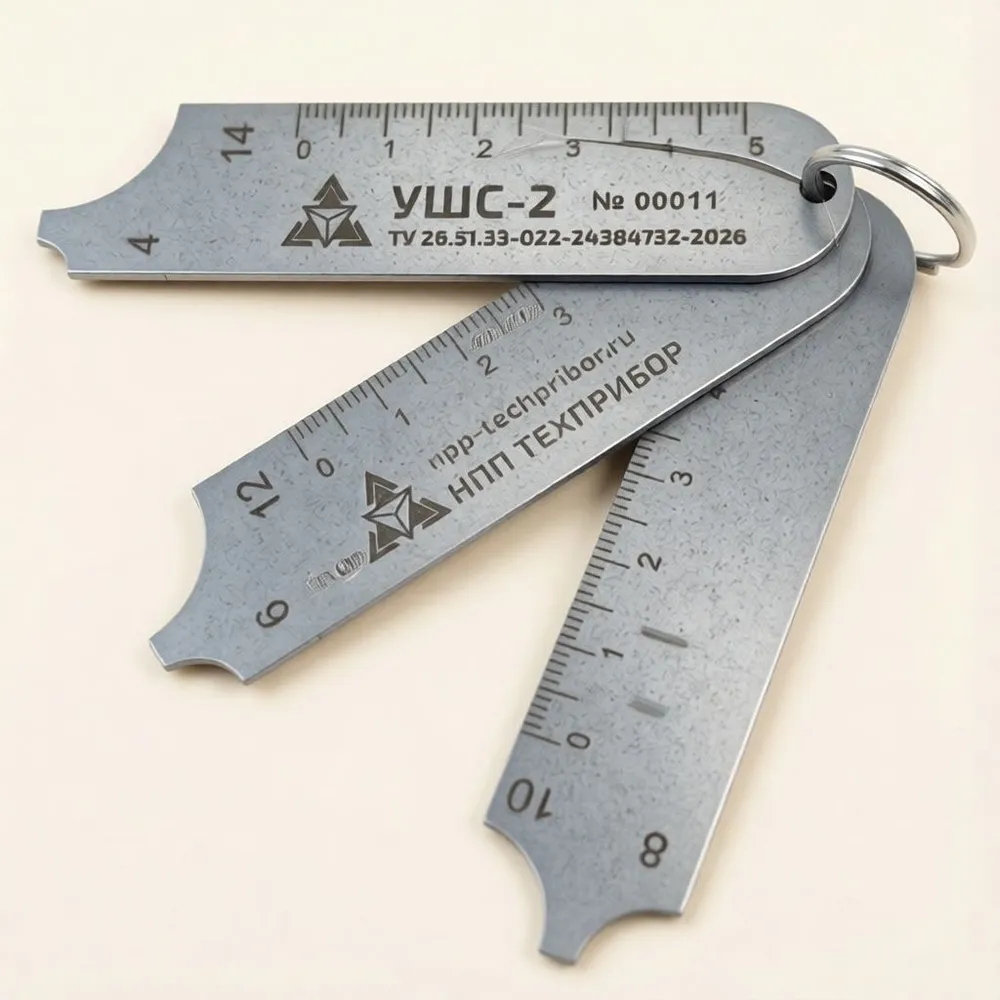

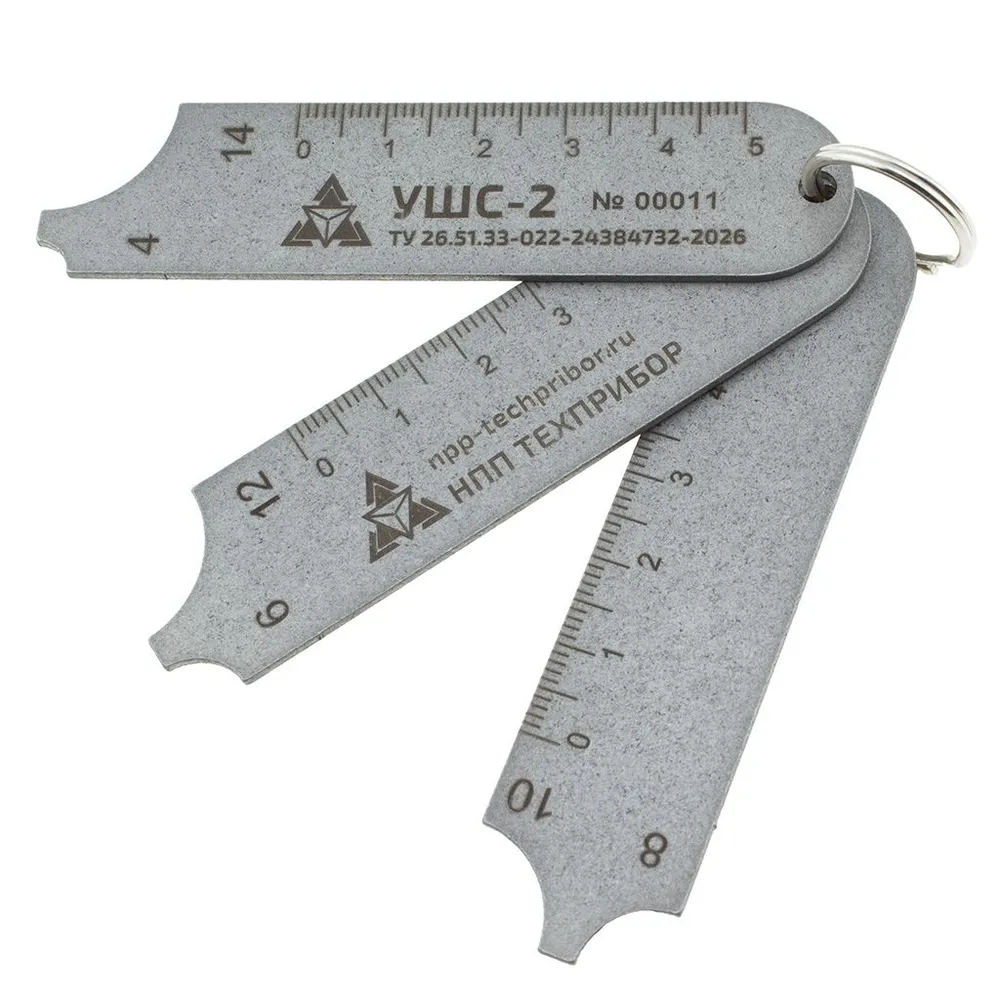

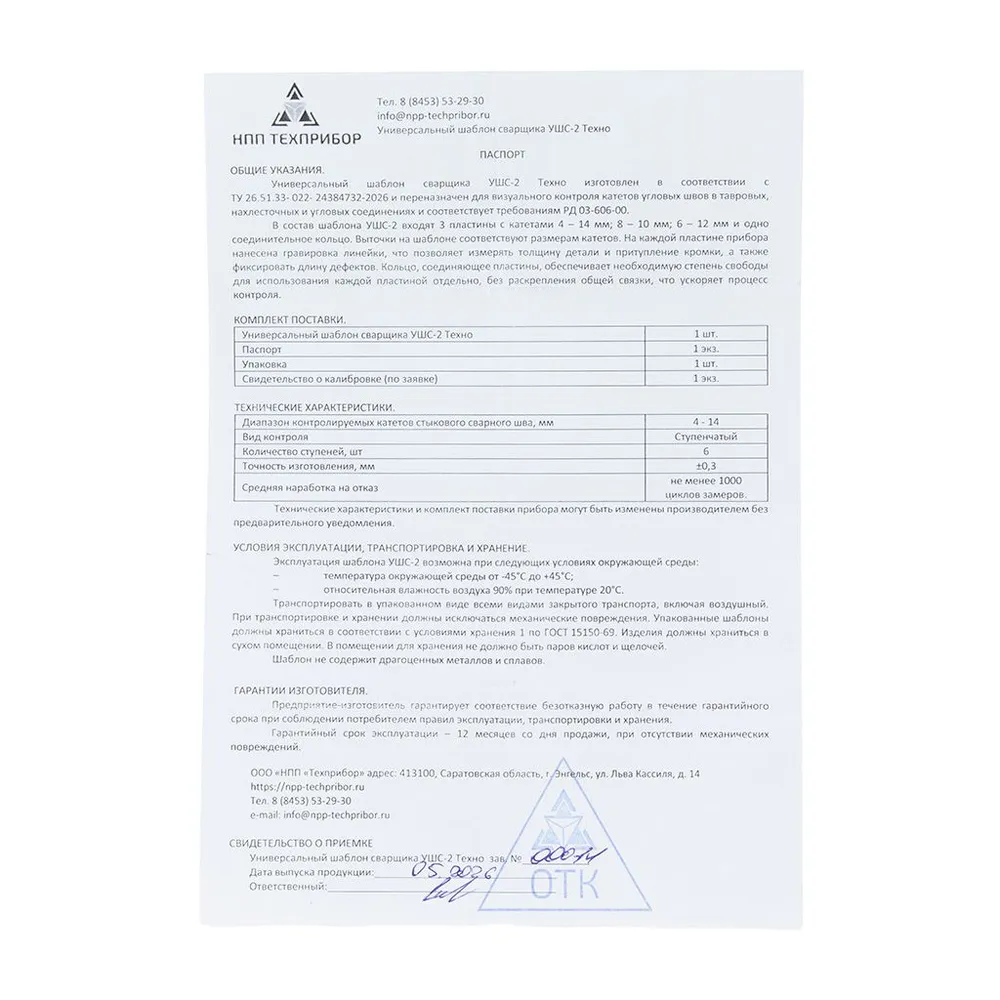

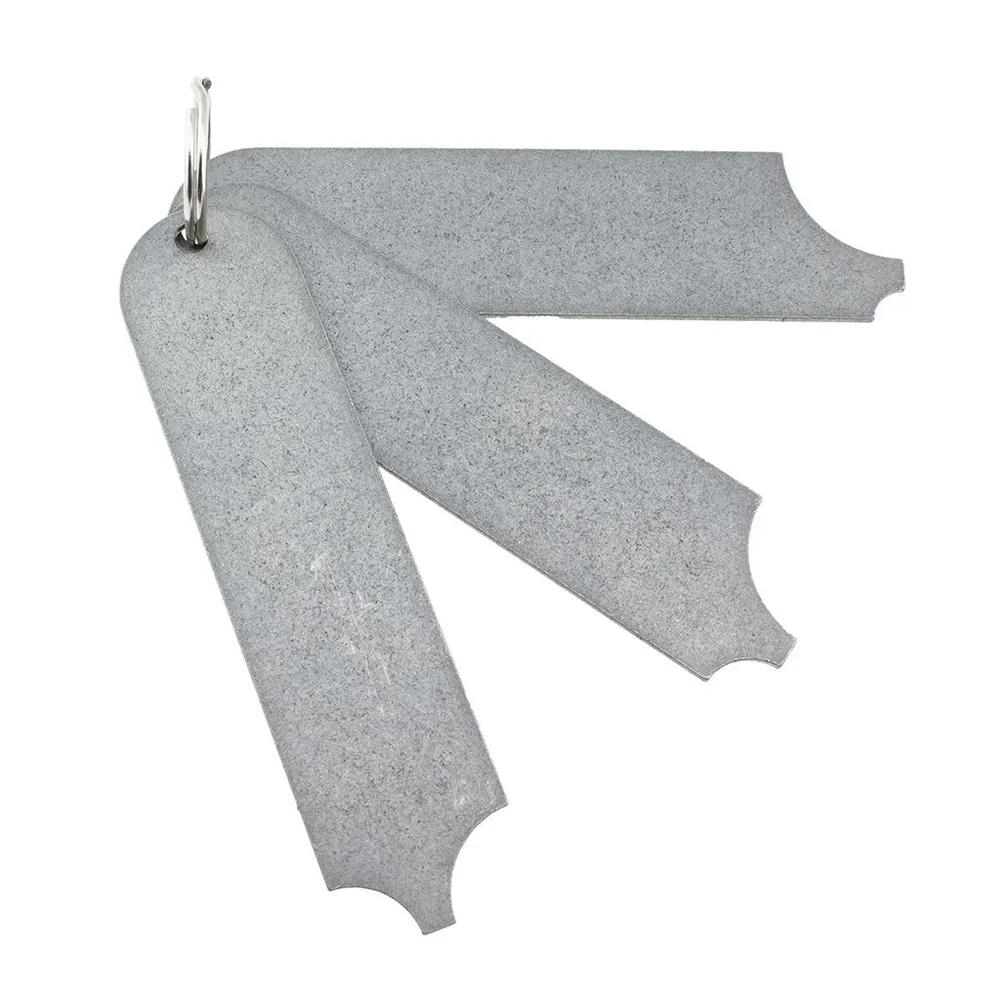

Универсальный шаблон сварщика УШС-2 «Техно» — измерительный шаблон из нержавеющей стали для контроля катетов угловых швов 4–14 мм, ВИК Универсальный шаблон сварщика УШС-2 «Техно» — измерительный инструмент из нержавеющей стали для визуально-измерительного контроля (ВИК) катетов угловых сварных швов в тавровых, нахлёсточных и угловых соединениях. Диапазон контролируемых катетов — 4–14 мм, ступенчатый контроль, 6 ступеней. Соответствует требованиям РД 03-606-03 и СТБ 1133-98. Производитель — ООО «Техно-НДТ» (Россия). Изготовлен в соответствии с ТУ 26.51.33-022-24384732-2026. Шаблон применяется при визуально-измерительном контроле сварных соединений на опасных производственных объектах, в строительстве, монтаже и сварочном производстве. Характеристики Материал: нержавеющая сталь Диапазон контролируемых катетов: 4–14 мм Вид контроля: ступенчатый Количество ступеней: 6 Точность изготовления: ± 0,3 ±0,3 мм Средняя наработка на отказ: не менее 1000 циклов замеров Количество пластин: 3 Диапазоны пластин: 4–14 мм, 8–10 мм, 6–12 мм Вес: 100 г Производитель: ООО «Техно-НДТ», Россия ТУ: 26.51.33-022-24384732-2026 Соответствие стандартам: РД 03-606-03, СТБ 1133-98 Гарантия: 12 месяцев Конструкция В комплект входят три сменные измерительные пластины из нержавеющей стали с выточками, точно соответствующими размерам катетов: 4–14 мм, 8–10 мм и 6–12 мм. На каждой пластине нанесена гравировка линейки — она позволяет измерять толщину деталей, определять притупление кромки и фиксировать протяжённость дефектов (трещин, пор, непроваров). Пластины объединены соединительным кольцом, которое обеспечивает свободу использования каждой пластины отдельно, без раскрепления связки. Назначение Контроль катетов угловых швов в тавровых, нахлёсточных и угловых соединениях Визуально-измерительный контроль (ВИК) сварных соединений по РД 03-606-03 Измерение толщины деталей и притупления кромки с помощью гравировки линейки Фиксация протяжённости дефектов — трещин, пор, непроваров Контроль на опасных производственных объектах (ОПО) — строительство, монтаж, сварочное производство Для кого сварщики и операторы сварочного производства дефектоскописты и специалисты визуально-измерительного контроля (ВИК) сотрудники ОТК и служб технадзора лаборатории неразрушающего контроля (НК) и строительного контроля Преимущества Нержавеющая сталь — коррозионная стойкость, долговечность, пригодность для работы на открытом воздухе 3 пластины в комплекте — диапазоны 4–14, 8–10 и 6–12 мм, не нужны отдельные шаблоны Ступенчатый контроль, 6 ступеней — быстрый подбор размера катета до минимального зазора Гравировка линейки — измерение толщины, притупления кромки и длины дефектов без смены инструмента Соединительное кольцо — каждая пластина используется отдельно, без раскрепления Точность ± 0,3 ±0,3 мм — соответствует ТУ 26.51.33-022-24384732-2026
