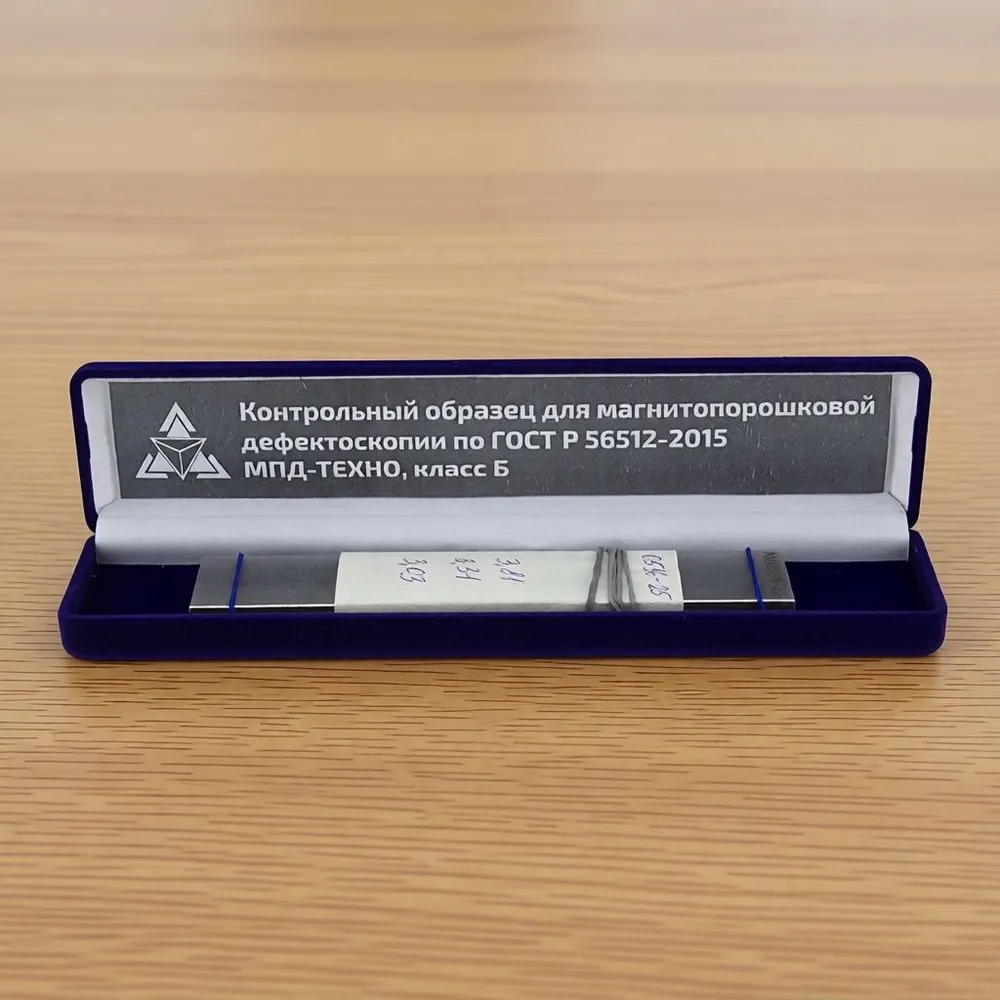

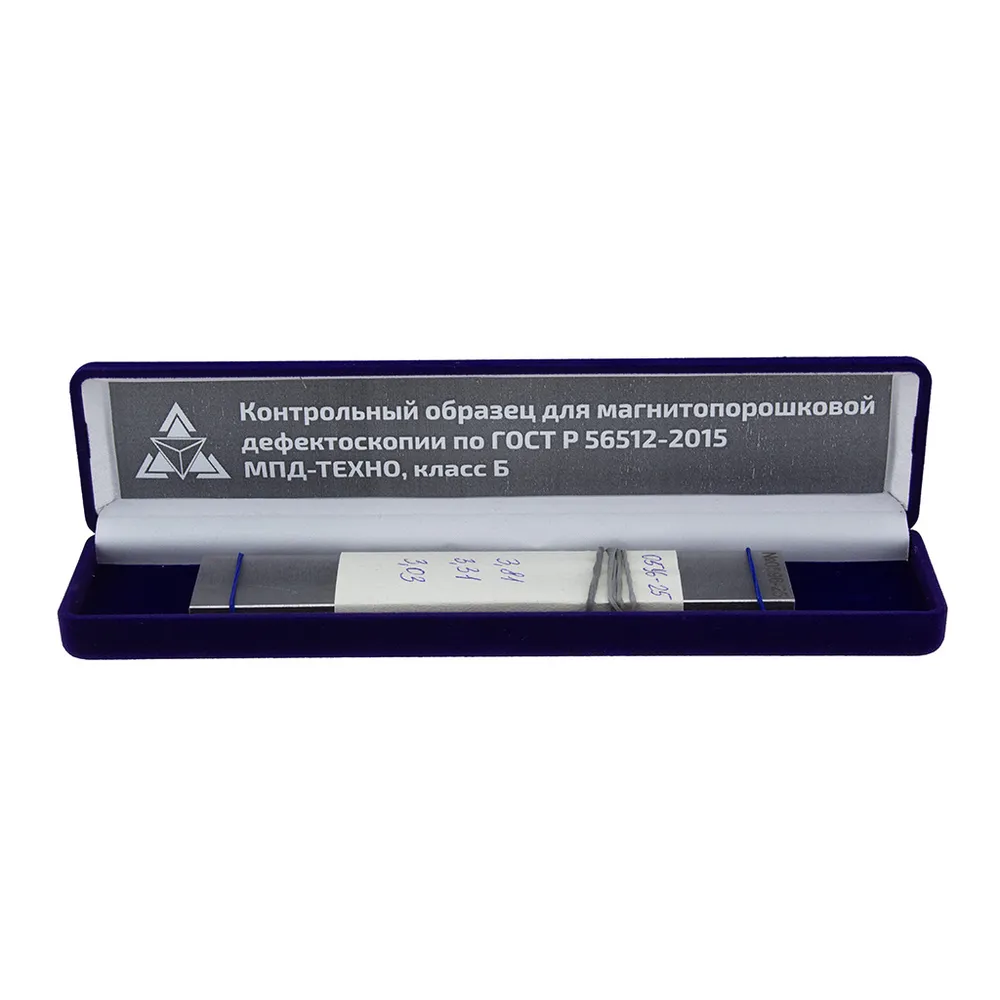

Контрольный образец для магнитопорошковой дефектоскопии -класс Б.

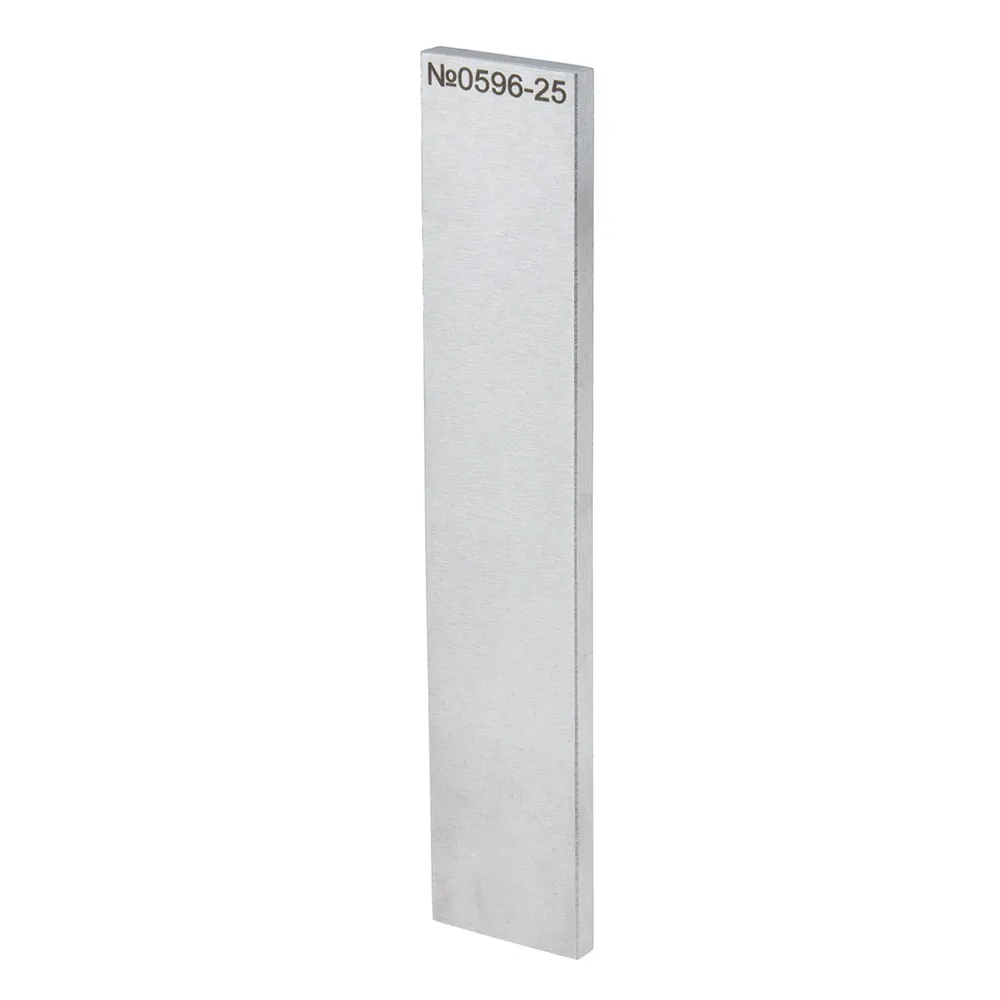

Контрольный образец МПД-Техно, класс Б — эталонный инструмент из магнитной нержавеющей стали 40Х13 для определения чувствительности магнитопорошкового метода неразрушающего контроля, проверки работоспособности дефектоскопов и оценки выявляющей способности магнитной суспензии. Применяется в лабораториях и на производстве при проведении магнитопорошковой дефектоскопии (МПД) в соответствии с ГОСТ 21105-87, ГОСТ Р 56512-2015, ГОСТ Р ИСО 9934-2 и ПНАЭ Г-7-015-89. Производитель — НПП «Техприбор» (г. Энгельс, Россия). Изготовлен по ТУ 427630-016-4407661-2016. Представляет собой шлифованную пластину с искусственной тупиковой трещиной. Действительные параметры трещины зафиксированы в паспорте с дефектограммой — фотографией индикаторного рисунка. Характеристики Модель: МПД-Техно, класс Б Материал: магнитная нержавеющая сталь 40Х13 Габаритные размеры: 150 × 30 × 6,0 мм Шероховатость рабочей поверхности: RaRa 1,25 мкм (среднее значение) Ширина раскрытия трещины: 2,07 мкм (среднее значение) Протяжённость дефекта: 14–20 мм Глубина дефекта: до 350–550 мкм Фаска: 1,5 × 45° Класс чувствительности: Б (минимальная ширина выявляемого дефекта 10 мкм по ГОСТ 21105-87) Вес: 200 г Производитель: НПП «Техприбор», Россия ТУ: 427630-016-4407661-2016 Стандарты: ГОСТ 21105-87, ГОСТ Р 56512-2015, ГОСТ Р ИСО 9934-2, ПНАЭ Г-7-015-89 Гарантия: 12 месяцев Назначение Определение чувствительности магнитопорошкового метода неразрушающего контроля Проверка работоспособности дефектоскопа — корректность настройки, стабильность магнитного поля, равномерность намагничивания Оценка выявляющей способности магнитной суспензии — чёткость индикаторного рисунка над дефектом, контрастность, устойчивость следов Контроль выявления поверхностных и подповерхностных трещин, несплошностей, расслоений Оснащение лабораторий НК при аттестации — входит в обязательный перечень оборудования Контроль на опасных производственных объектах (ОПО) Для кого дефектоскописты магнитопорошкового контроля специалисты лабораторий неразрушающего контроля (НК) сотрудники ОТК и служб технадзора специалисты по аттестации лабораторий НК
