Контрольный образец для капиллярной дефектоскопии - класс 2

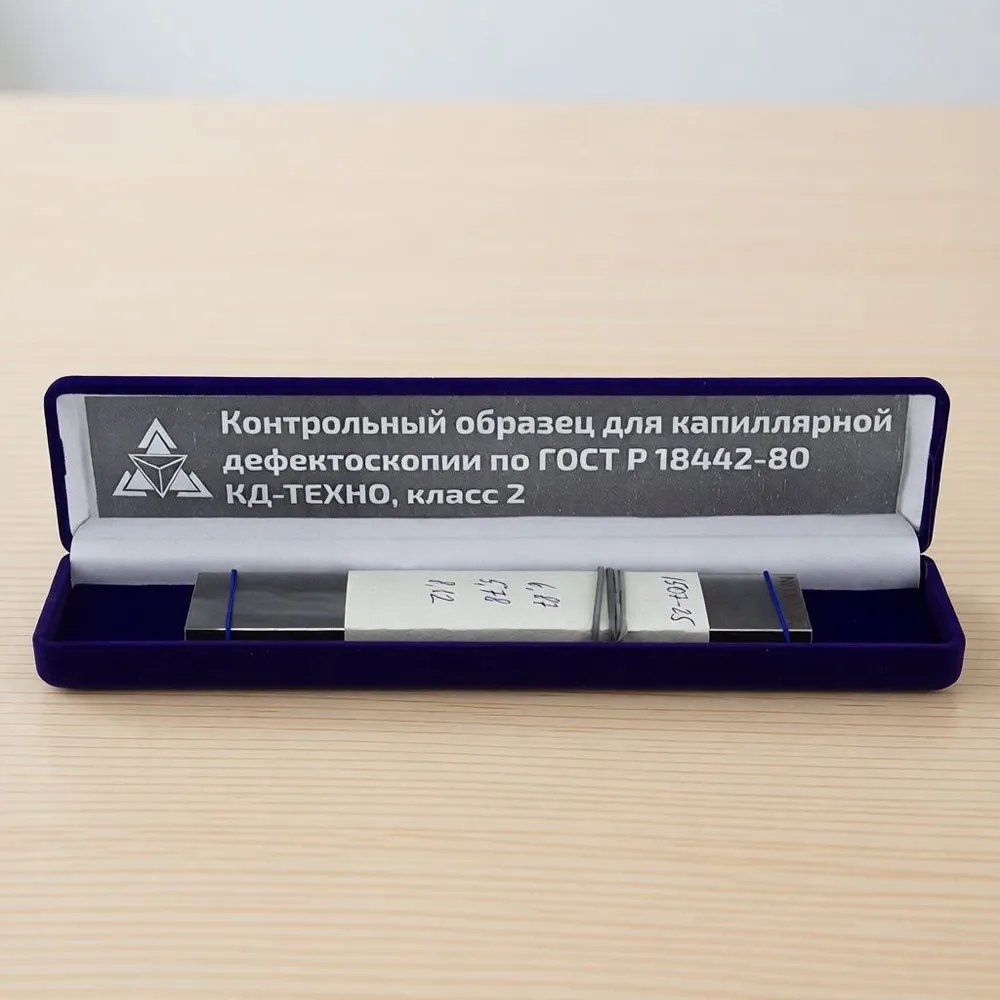

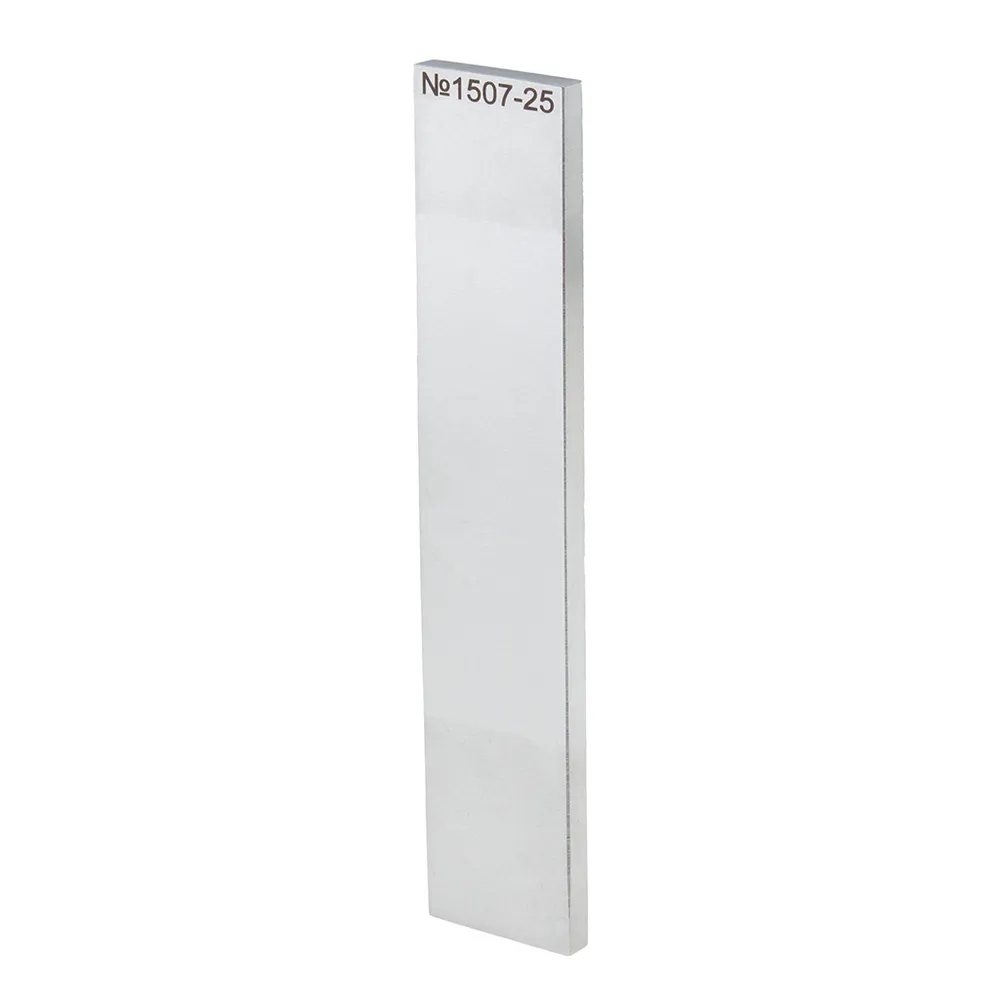

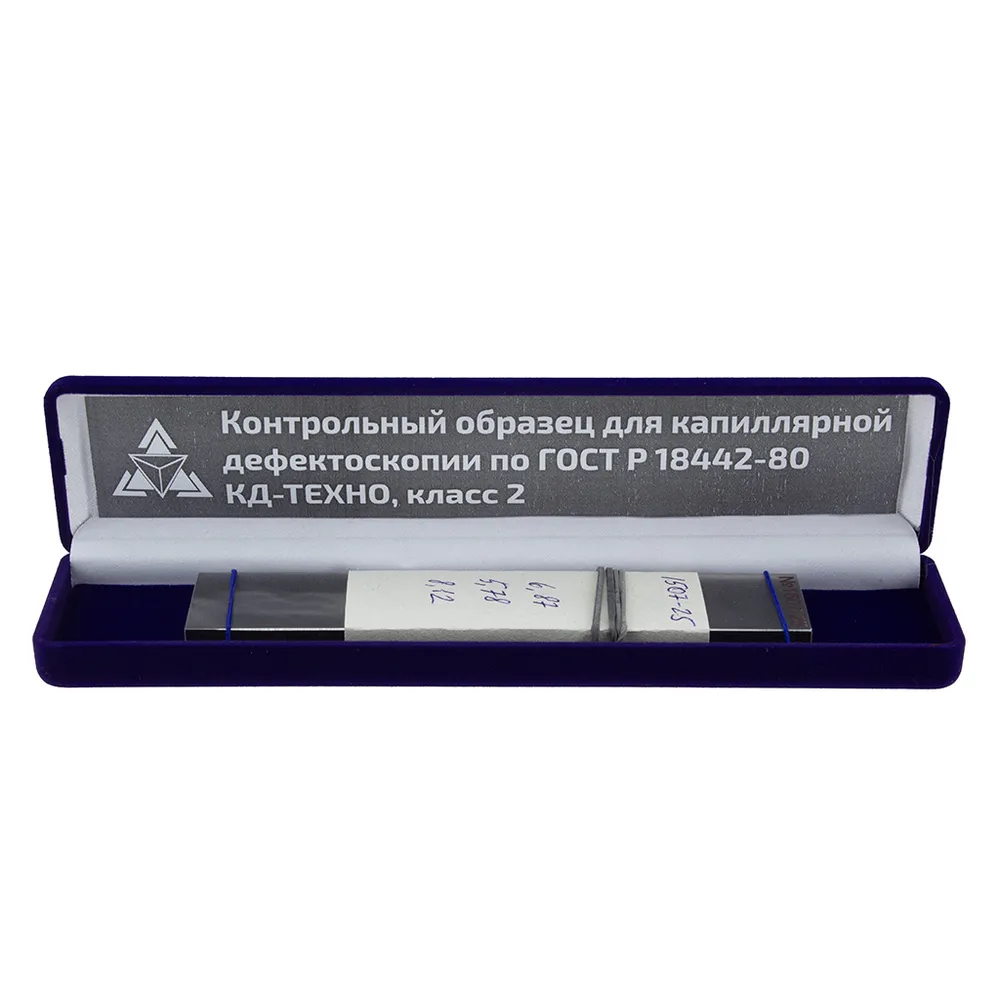

Контрольный образец для капиллярной дефектоскопии КД-Техно, класс 2 — эталон из стали 40Х13 для проверки пенетрантов по ГОСТ 18442-80 Контрольный образец КД-Техно, класс 2 — эталонный инструмент для проверки чувствительности капиллярных методов неразрушающего контроля и оценки проникающей способности дефектоскопических материалов. Применяется при цветной и люминесцентной дефектоскопии в соответствии с ГОСТ 18442-80, ГОСТ 23349-84 и унифицированной методикой ПНАЭГ-7-018-89. Производитель — НПП «Техприбор» (г. Энгельс, Россия). Изготовлен по ТУ 427620-015-4407661-2016. Представляет собой шлифованную пластину из магнитной нержавеющей стали 40Х13 с искусственной тупиковой трещиной. Ширина раскрытия трещины — 1–10 мкм, что соответствует 2 классу чувствительности по табл. 4 ГОСТ 18442-80. Действительный размер раскрытия для каждого образца зафиксирован в паспорте с дефектограммой. Характеристики Модель: КД-Техно, класс 2 Материал: магнитная нержавеющая сталь 40Х13 Габаритные размеры: 150 × 30 × 6,0 мм Ширина пластины: 30 ± 1 мм Толщина пластины: 6 ± 0,5 мм Шероховатость рабочей поверхности: Ra≤1,25Ra≤1,25 мкм Фаски: 1,5 × 45° Ширина раскрытия трещины: 1–10 мкм (2 класс по ГОСТ 18442-80) Длина трещины: 14–20 мм Глубина трещины: до 350–550 мкм Количество трещин: 1 Маркировка: цифровой код и год производства Вес: 200 г Производитель: НПП «Техприбор», Россия ТУ: 427620-015-4407661-2016 Стандарты: ГОСТ 18442-80, ГОСТ 23349-84, ПНАЭГ-7-018-89 Гарантия: 12 месяцев Назначение Определение класса чувствительности капиллярного контроля Оценка проникающей способности пенетрантов, проявителей и очистителей Проверка работоспособности дефектоскопических материалов перед применением на объектах Аттестация лабораторий неразрушающего контроля (НК) Контроль на опасных производственных объектах (ОПО) — цветная и люминесцентная дефектоскопия Ресурс использования При соблюдении условий очистки и хранения: Люминесцентный набор — до 120 циклов Цветной набор — до 60 циклов Для кого дефектоскописты капиллярного контроля специалисты лабораторий неразрушающего контроля (НК) сотрудники ОТК и служб технадзора специалисты по аттестации лабораторий НК
